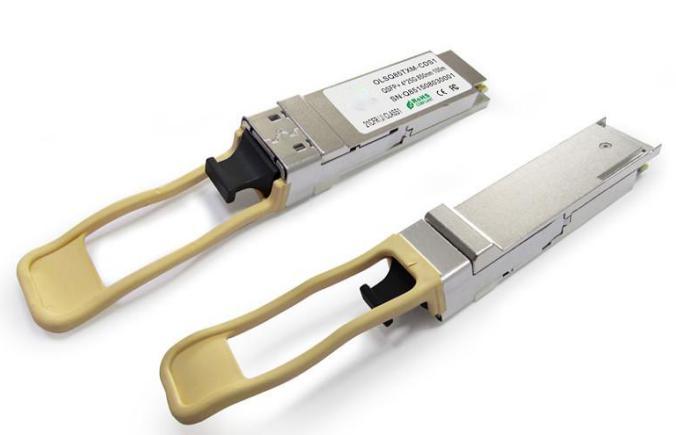

Descrizione del prodotto
Caratteristiche di prodotto
Connettore ottico MTP/MP0
Singola alimentazione elettrica di +3.3V
Fattore forma Hot-pluggable di QSFP28 MSA
Distanza di fino a 100m OM4 MMF
4x28G interfaccia seriale elettrica (CEI-28G-VSR)
Accoppiamento di CA dei segnali di CML
Dispersione di potere basso (massima: 3.5W)
Costruito nella funzione diagnostica digitale
Gamma di temperature di caso di di gestione: 0º C a 70º C
Soddisfacente rispetto a 100GBASE-SR4
Interfaccia per la trasmissione dei dati di I2C
Applicazioni
100GBASE-SR4
Infiniband QDR/DDR/SDR
collegamenti di Datacom 100G
Standard
Soddisfacente rispetto a IEEE 802.3ba
Soddisfacente rispetto alle specifiche del hardware di QSFP28 MSA
Soddisfacente rispetto a RoHS
Descrizione funzionale
Il ricetrasmettitore ottico di 100G QSFP28 SR4 integra la trasmissione e riceve il percorso su un modulo. Esso
i convertiti mettono i segnali in ingresso in parallelo elettrici nei segnali ottici paralleli, da un'emissione di superficie determinata della cavità Verticale
Schiera (VCSEL) di laser. Il modulo di trasmettitore accetta i segnali in ingresso elettrici compatibili con il modo comune
Livelli (CML) di logica. Tutti i segnali di dati dell'input sono differenziali ed internamente terminati. I convertiti del modulo di ricevente
segnali in ingresso ottici paralleli via una schiera del rivelatore di foto nei segnali in uscita elettrici paralleli. I livelli del reCML).
Tutti i segnali di dati sono differenziali e supportano i tassi di dati fino a 27.9525Gb/s per uscite del modulo di channel. Ceiver
i segnali elettrici sono egualmente tensione compatibile con il modo comune LogicOn caratteristiche di questo modulo un hot-pluggable
interfaccia elettrica, consumo di potere basso ed interfaccia seriale a due fili
Valutazioni massime assolute
Nota: Lo sforzo al di sopra delle valutazioni assolute massime può Danneggiare permanente il ricetrasmettitore
Caratteristiche elettriche (Top=0~70º C, Vcc=3.14~3.47V)
Caratteristiche ottiche (Top=0~70º C, Vcc=3.14~3.47V)
5: La segnalazione a bassa velocità Tranne lo SCL e SDA è Basata sul di gestione di bassa tensione (LVTTL) TTL a Vcc. Vcc si riferisce alle tensioni di rifornimento generiche di VccTx, di VccRx, di Vcc_host o di Vcc1.
I calcolatori centrali utilizzeranno un resistore pull-up connesso a Vcc_host su ciascuna dell'interfaccia a due fili SCL (orologio), SDA (dati) e tutte le uscite a bassa velocità Di condizione. Lo SCL e lo SDA è Un'interfaccia calda della spina che può Supportare una topologia di bus
6: ModPrsL è Tir suare a Vcc_Host sulla scheda ospite ed è Collegato nel modulo. Il ModPrsL è Asserito “basso„ una volta inserito e “livello„ deasserted quando il modulo è Fisicamente assente dal connettore ospite
7: IntL è Un perno dell'uscita. Quando IntL è “basso„, indica un errore operativo del modulo possibile o una condizione critica al sistema host. Il calcolatore centrale identifica la sorgente dell'interruzione using l'interfaccia seriale a due fili. Il perno di IntL è Un'uscita di collettore aperto e sarà Tirato in tensione di rifornimento ospite sulla scheda ospite. Il perno di INTL è “massimo„ deasserted dopo completamento della risistemazione, quando il bit 0 (dati di byte 2 non pronti) è Letto con un valore “di 0„ ed il campo della bandierina è Letto (vedere SFF-8636).
8: Il perno di LPMode sarà Tir suare a Vcc nel modulo. Il perno è Un controllo di hardware
usato per mettere i moduli in un modo di potere basso quando livello. Usando il perno di LPMode e una combinazione del Power_override, i bit di controllo del software di High_Power_Class_Enable e di Power_set (indirizzo A0h, bit 0.1.2 di byte 93), il calcolatore centrale gestisce quanto potere un modulo può Dissipare
9: Rx (n) (p/n) è Emissioni dei dati della ricevente del modulo. Rx (n) (p/n) CA-è Accoppiato 100 righe differenziali di Ohm che dovrebbero essere terminate con 100 Ohm differenziale al calcolatore centrale ASIC (SerDes). L'accoppiamento di CA è All'interno del modulo ed è Richiesto sulla scheda ospite. Per il funzionamento a 28 Gb/s gli standard relativi (per esempio, OIF CEI v3.1) definiscono i requisiti del segnale delle righe differenziali ad alta velocità . Per il funzionamento ai tassi più Bassi, riferir agli standard relativi
Nota: Dovuto la possibilità Dell'inserzione dell'eredità QSFP e dei moduli di QSFP+ in un calcolatore centrale
progettato per l'più Alto funzionamento di velocità , è Suggerito che la soglia di danno del calcolatore centrale ha immesso è Almeno differenziale da picco a picco di 1600 sistemi MV. Produrre il tonfo per perdita di segnale in ingresso ottico, in futuro tonfo di Rx, stato richiesto e funzionato come segue. In caso di segnale ottico su tutto il canale che si trasforma uguale a o di meno che il livello richiesto di asserire il LOS, allora il emissione dei dati della ricevente per quel canale sarà Soffocato o reso non valido. Nell'impedenza soffocata o resa non valida dell'uscita della condizione i livelli sono effettuati mentre l'oscillazione differenziale di tensione sarà Di meno di il mVpp 50. Nel funzionamento normale il caso di standard ha active di tonfo di Rx. Il tonfo di Rx può Essere disattivato using il Disable di tonfo di Rx attraverso l'interfaccia seriale a due fili. Il Disable di tonfo di Rx è Una funzione facoltativa. Per i particolari specifici riferir a SFF-8636.
10: Tx (n) (p/n) è Immissioni dei dati del trasmettitore del modulo. CA-sono accoppiate 100 righe differenziali di Ohm con 100 termini differenziali di Ohm all'interno del modulo. L'accoppiamento di CA è All'interno del modulo ed è Richiesto sulla scheda ospite. Per il funzionamento a 28 Gb/s gli standard relativi (per esempio, OIF CEI v3.1) definiscono i requisiti del segnale delle righe differenziali ad alta velocità . Per il funzionamento ai tassi più Bassi, riferir agli standard relativi. Dovuto la possibilità Dell'inserzione dei moduli in un calcolatore centrale ha progettato per il funzionamento più A bassa velocità , la soglia di danno dell'input del modulo sarà Almeno 1600 sistemi MV picco a picco differenziale Uscita tonfo, in futuro Tx Tonfo, per perdita di input segnale, in futuro Tx LOS, è funzione facoltativa Dove d'applicazione esso funzionerà Come segue. In caso di segnale elettrico differenziale e da picco a picco su tutto il canale diventa di meno di il mVpp 50, quindi l'uscita ottica del trasmettitore per quel canale sarà Soffocata o resa non valida e l'insieme associato della bandierina di TxLOS. Dove soffocato, il trasmettitore OMA sarà Inferiore o uguale a dBm -26 ed una volta reso non valido il potere del trasmettitore sarà Inferiore o uguale a dBm -30. Per le applicazioni, per esempio Ethernet, dove il trasmettitore fuori dalla circostanza è Definito in termini di potere medio, rendere non valido il trasmettitore è Suggerito e per le applicazioni, per esempio InfiniBand, dove il trasmettitore fuori dalla circostanza è Definito in termini di OMA, soffocante il trasmettitore è Suggerito. Nel funzionamento del modulo, dove il tonfo di Tx è Realizzato, il caso di standard ha active di tonfo di Tx. Il tonfo di Tx può Essere disattivato using il Disable di tonfo di Tx attraverso l'interfaccia seriale a due fili. Il Disable di tonfo di Tx è Una funzione facoltativa. Per i particolari specifici riferir a SFF- 8636.
Ordinazione Informazioni
Valutazioni massime assolute
| Parametro | Simbolo | Minimo | Massimo | Unità | Nota |
| Tensione di rifornimento | Vcc | - 0.5 | 3.6 | V | |
| Temperatura di memoria | TS | - 40 | 85 | ° C | |
| Umidità Relativa | RH | 0 | 85 | % | |
| Soglia di danno di Rx, per vicolo | PRdmg | 5.5 | dBm |
Condizioni di gestione suggerite
| Parametro | Simbolo | Minuto | Typ | Massimo | Unità | Nota |
| Temperatura di caso di di gestione | TC | 0 | - | +70 | ° C | |
| Tensione di alimentazione elettrica | VCC | 3.14 | 3.3 | 3.47 | V | |
| Tasso di dati | 103.125 | 112 | Gb/s | |||
| Distanza di collegamento (OM3) | 70 | m. | ||||
| Distanza di collegamento (OM4) | 100 | m. |
(Provato nelle condizioni di gestione suggerite, salvo indicazione contraria)
| Parametro | Simbolo | Minuto | Typ | Massimo | Unità | Note |
| Trasmettitore | ||||||
| Tasso di segnalazione per vicolo | DRPL | ± 25.78125 100 PPM | Gb/s | |||
| Tolleranza differenziale di tensione in ingresso PK-PK | Vin, dpp | 900 | sistemi MV | |||
| Tolleranza asimmetrica di tensione | Vin, pp | - 0.35 | +3.3 | V | ||
| Prova di input di sforzo del modulo | Per IEEE 802.3bm | |||||
| Ricevente | ||||||
| Tasso di segnalazione per vicolo | DRPL | ± 25.78125 100 PPM | Gb/s | |||
| Oscillazione differenziale del emissione dei dati | Vout, pp | 400 | 800 | sistemi MV | ||
| Larghezza dell'occhio | Ew | 0.57 | UI | |||
| Chiusura verticale dell'occhio | VEC | 5.5 | dB | |||
| Disadattamento differenziale di termine | Tm. | 10 | % | |||
| Tempo di transizione, 20% - 80% | TR, Tf | 12 | ps | |||
Caratteristiche ottiche (Top=0~70º C, Vcc=3.14~3.47V)
(Provato nelle condizioni di gestione suggerite, salvo indicazione contraria)
| Parametro | Simbolo | Unità | Minuto | Typ | Massimo | Note |
| Trasmettitore | ||||||
| Tasso di segnalazione, ogni vicolo | DRpl | Gb/s | 25.78125 ± 100 PPM | 1 | ||
| Wavelengthe concentrare | λ | nanometro | 840 | 850 | 860 | |
| Larghezza spettrale di RMS | nanometro | 0.6 | ||||
| Potere medio del lancio, ogni vicolo | Pavg | dBm | - 8.4 | 2.4 | ||
| Ampiezza ottica di modulazione, ogni vicolo (OMA) | OMA | dBm | - 6.4 | 3 | ||
| Rapporto di estinzione | ER | dB | 2 | |||
| Potere medio del lancio FUORI dal trasmettitore, per vicolo | RIN | dBm | - 30 | |||
| Cambiamento continuo circondato | FLX | dBm | > 86% a 19 um | |||
| < 30% a 4.5 um | ||||||
| Tolleranza ottica di perdita di ritorno | dB | 12 | ||||
| Mascherina di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} | {0.3, 0.38, 0.45, 0.35, 0.41, 0.5} | 2 | ||||
| Ricevente | ||||||
| Ricevere il tasso per ogni vicolo | DRpl | Gb/s | 25.78125 ± 100 PPM | 3 | ||
| Lunghezza d'onda dei quattro vicoli | λ | nanometro | 840 | 860 | ||
| Potere ottico immesso sovraccarico | Pmax | dBm | 3.4 | |||
| La media riceve il potere per ogni vicolo | Pin | dBm | - 10.3 | 2.4 | 4 | |
| Sensibilità Della ricevente (OMA) per vicolo | Psens | dBm | - 5.2 | |||
| Riflessione di Recevier | Rfl | dB | - 12 | |||
| Occhio MaskDefinition {X1, X2, X3, Y1, Y2, Y3} della ricevente | {0.28, 0.5, 0.5, 0.33, 0.33, 0.4} | 5 | ||||
| Il Los De-Asserisce | Palladio | dBm | - 13 | |||
| Il Los asserisce | PA | dBm | - 30 | |||
| Isteresi di perdita | Palladio-PA | dBm | 0.5 | |||
Note:
- Trasmettitore consiste di 4 laser di gestione a a massimo velocità di 25.78125Gb/s ± 100ppm ciascuno
- Rapporti di colpo 1.5 x 10-3 colpi/campione
- Ricevente consiste di 4 rivelatori fotoelettrici di gestione a a massimo velocità di 25.78125Gb/s ± 100ppm ciascuno
- Minimo valore è informativo soltanto e non principale indicatore di segnale concentrazione
- Rapporti di colpo 5 x 10-5 colpi/campioni
| Pin | Nome | Logica | Descrizione | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Terra | Terra | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Tx2n | CML-I | Immissione dei dati invertita trasmettitore | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Tx2p | CML-I | Immissione dei dati Non-Invertita trasmettitore | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Terra | Terra | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Tx4n | CML-I | Immissione dei dati invertita trasmettitore | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Tx4p | CML-I | Immissione dei dati Non-Invertita trasmettitore | 10
Note:1: La terra è Il simbolo per il terreno comunale del rifornimento e del segnale (potere) per il modulo. Tutti sono comuni all'interno del modulo e tutte le tensioni del modulo si riferiscono a questo potenziale salvo indicazione contraria. Connettere questi direttamente all'aereo al suolo segnale-comune della scheda ospite 2: Vcc Rx, Vcc1 e Vcc Tx si applicheranno simultaneamente. Vcc Rx Vcc1 e Vcc Tx può Internamente essere connesso all'interno del modulo in tutta la combinazione. I perni di connettore ciascuno sono valutati per una corrente di massimo di 1000 mA. La filtrazione suggerita dell'alimentazione elettrica della scheda ospite è Indicata sotto. 3: Il ModSelL è Un perno dell'input. Una volta tenuto il livello basso dal calcolatore centrale, il modulo risponde ai comandi a due fili di comunicazione seriale. Il ModSelL permette l'uso dei moduli multipli su un singolo canale omnibus di interfaccia a due fili. Quando il ModSelL è “alto„, il modulo non risponderà A o non ne riconoscerà C'è Ne a due fili interfaccia comunicazione da calcolatore centrale. ModSelL segnale input vertice essere influenzato a " Alto " condizione in modulo Per evitare i conflitti, il sistema host non tenteranno le comunicazioni a due fili dell'interfaccia all'interno del ModSelL de-asseriscono il tempo dopo che tutti i moduli sono deselezionati. Similmente, il calcolatore centrale aspetterà Almeno il periodo del ModSelL asserisce il tempo prima della comunicazione con il modulo recentemente selezionato. L'asserzione ed i periodi di de-affermazione di moduli differenti possono coincidere finchè I requisiti di cui sopra di sincronizzazione sono incontrato 4: Il perno di ResetL sarà Tirato a Vcc nel modulo. Un a basso livello sul perno di ResetL per più Lungamente della lunghezza minima di impulso (t_Reset_init) inizia una risistemazione completa del modulo, restituente tutte le regolazioni del modulo dell'utente alla loro condizione di standard. La risistemazione del modulo asserisce gli inizio di tempo (t_init) sul bordo aumentare dopo che l'a basso livello sul perno di ResetL è Rilasciato. Durante l'esecuzione di una risistemazione (t_init) il calcolatore centrale trascurerà Tutti i bit di stato fino a che il modulo non indichi un completamento dell'interruzione di risistemazione. Il modulo indica questo asserendo “il livello basso„ un segnale di IntL con il bit di Data_Not_Ready realizzato una inversione Si noti che su potere in su (inserzione calda compresa) il modulo dovrebbe inviare questo completamento dell'interruzione di risistemazione senza richiedere una risistemazione |
5: La segnalazione a bassa velocità Tranne lo SCL e SDA è Basata sul di gestione di bassa tensione (LVTTL) TTL a Vcc. Vcc si riferisce alle tensioni di rifornimento generiche di VccTx, di VccRx, di Vcc_host o di Vcc1.
I calcolatori centrali utilizzeranno un resistore pull-up connesso a Vcc_host su ciascuna dell'interfaccia a due fili SCL (orologio), SDA (dati) e tutte le uscite a bassa velocità Di condizione. Lo SCL e lo SDA è Un'interfaccia calda della spina che può Supportare una topologia di bus
6: ModPrsL è Tir suare a Vcc_Host sulla scheda ospite ed è Collegato nel modulo. Il ModPrsL è Asserito “basso„ una volta inserito e “livello„ deasserted quando il modulo è Fisicamente assente dal connettore ospite
7: IntL è Un perno dell'uscita. Quando IntL è “basso„, indica un errore operativo del modulo possibile o una condizione critica al sistema host. Il calcolatore centrale identifica la sorgente dell'interruzione using l'interfaccia seriale a due fili. Il perno di IntL è Un'uscita di collettore aperto e sarà Tirato in tensione di rifornimento ospite sulla scheda ospite. Il perno di INTL è “massimo„ deasserted dopo completamento della risistemazione, quando il bit 0 (dati di byte 2 non pronti) è Letto con un valore “di 0„ ed il campo della bandierina è Letto (vedere SFF-8636).
8: Il perno di LPMode sarà Tir suare a Vcc nel modulo. Il perno è Un controllo di hardware
usato per mettere i moduli in un modo di potere basso quando livello. Usando il perno di LPMode e una combinazione del Power_override, i bit di controllo del software di High_Power_Class_Enable e di Power_set (indirizzo A0h, bit 0.1.2 di byte 93), il calcolatore centrale gestisce quanto potere un modulo può Dissipare
9: Rx (n) (p/n) è Emissioni dei dati della ricevente del modulo. Rx (n) (p/n) CA-è Accoppiato 100 righe differenziali di Ohm che dovrebbero essere terminate con 100 Ohm differenziale al calcolatore centrale ASIC (SerDes). L'accoppiamento di CA è All'interno del modulo ed è Richiesto sulla scheda ospite. Per il funzionamento a 28 Gb/s gli standard relativi (per esempio, OIF CEI v3.1) definiscono i requisiti del segnale delle righe differenziali ad alta velocità . Per il funzionamento ai tassi più Bassi, riferir agli standard relativi
Nota: Dovuto la possibilità Dell'inserzione dell'eredità QSFP e dei moduli di QSFP+ in un calcolatore centrale
progettato per l'più Alto funzionamento di velocità , è Suggerito che la soglia di danno del calcolatore centrale ha immesso è Almeno differenziale da picco a picco di 1600 sistemi MV. Produrre il tonfo per perdita di segnale in ingresso ottico, in futuro tonfo di Rx, stato richiesto e funzionato come segue. In caso di segnale ottico su tutto il canale che si trasforma uguale a o di meno che il livello richiesto di asserire il LOS, allora il emissione dei dati della ricevente per quel canale sarà Soffocato o reso non valido. Nell'impedenza soffocata o resa non valida dell'uscita della condizione i livelli sono effettuati mentre l'oscillazione differenziale di tensione sarà Di meno di il mVpp 50. Nel funzionamento normale il caso di standard ha active di tonfo di Rx. Il tonfo di Rx può Essere disattivato using il Disable di tonfo di Rx attraverso l'interfaccia seriale a due fili. Il Disable di tonfo di Rx è Una funzione facoltativa. Per i particolari specifici riferir a SFF-8636.
10: Tx (n) (p/n) è Immissioni dei dati del trasmettitore del modulo. CA-sono accoppiate 100 righe differenziali di Ohm con 100 termini differenziali di Ohm all'interno del modulo. L'accoppiamento di CA è All'interno del modulo ed è Richiesto sulla scheda ospite. Per il funzionamento a 28 Gb/s gli standard relativi (per esempio, OIF CEI v3.1) definiscono i requisiti del segnale delle righe differenziali ad alta velocità . Per il funzionamento ai tassi più Bassi, riferir agli standard relativi. Dovuto la possibilità Dell'inserzione dei moduli in un calcolatore centrale ha progettato per il funzionamento più A bassa velocità , la soglia di danno dell'input del modulo sarà Almeno 1600 sistemi MV picco a picco differenziale Uscita tonfo, in futuro Tx Tonfo, per perdita di input segnale, in futuro Tx LOS, è funzione facoltativa Dove d'applicazione esso funzionerà Come segue. In caso di segnale elettrico differenziale e da picco a picco su tutto il canale diventa di meno di il mVpp 50, quindi l'uscita ottica del trasmettitore per quel canale sarà Soffocata o resa non valida e l'insieme associato della bandierina di TxLOS. Dove soffocato, il trasmettitore OMA sarà Inferiore o uguale a dBm -26 ed una volta reso non valido il potere del trasmettitore sarà Inferiore o uguale a dBm -30. Per le applicazioni, per esempio Ethernet, dove il trasmettitore fuori dalla circostanza è Definito in termini di potere medio, rendere non valido il trasmettitore è Suggerito e per le applicazioni, per esempio InfiniBand, dove il trasmettitore fuori dalla circostanza è Definito in termini di OMA, soffocante il trasmettitore è Suggerito. Nel funzionamento del modulo, dove il tonfo di Tx è Realizzato, il caso di standard ha active di tonfo di Tx. Il tonfo di Tx può Essere disattivato using il Disable di tonfo di Tx attraverso l'interfaccia seriale a due fili. Il Disable di tonfo di Tx è Una funzione facoltativa. Per i particolari specifici riferir a SFF- 8636.
Assegnazione del vicolo
| Fibra | Vicolo | |
| 1 | RX0 | |
| 2 | RX1 | |
| 3 | RX2 | |
| 4 | RX3 | |
| 5678 | Usato | |
| 9 | TX3 | |
| 10 | TX2 | |
| 11 | TX1 | |
| 12 | TX0 |
| Numero del pezzo | Descrizione |
| GFC-OLSQ85TXM-CDS1 | QSFP28 SR4 100m OM4, 0~70º C, con il video diagnostico di Digitahi |
