Ricetrasmettitore ottico a fibra ottica conforme a RoHS 10GB/S XFP CWDM 10km

Descrizione del prodotto Caratteristiche di prodottoSupporti 9.95 al bit 11.3Gb/s  tassiLC duplex  connettoreXFP Hot-pluggable  ormaTrasmettitore non raffreddato di 1270n

Featured Products

Descrizione del prodotto

Caratteristiche di prodotto

  • Supporti 9.95 al bit 11.3Gb/s  tassi
  • LC duplex  connettore
  • XFP Hot-pluggable  orma
  • Trasmettitore non raffreddato di 1270nm~1610nm DFB, rivelatore fotoelettrico di PIN
  • Applicabile per 20km SMF  collegamento
  • Consumo di potere basso,   < 1.5W
  • Video diagnostico di Digitahi  Interfaccia
  • Temperatura di caso di di gestione:
Commerical: ° C 0 - 70 industriale: - 40 a 85° C


Applicazioni

  • 10GBASE-LR/LW a  10.3125Gbps
  • 10G  Ethernet
  • Altro ottico  collegamenti


Descrizioni di prodotto

Il ricetrasmettitore di GFC-OLXCxx1XL-C (I) D10 CWDM DFB 10Gbps XFP è Destinato per trasmettere e ricevere i dati ottici sopra il singolo modo di fibra ottica per la lunghezza di collegamento 20km. Questo ricetrasmettitore consiste di due sezioni: La sezione del trasmettitore incorpora un laser di CWDM DFB. E la sezione della ricevente consiste di un fotodiodo di PIN integrato con un TIA. Tutti i moduli rispondono alle esigenze di sicurezza del laser del codice categoria I. Le funzioni di sistemi diagnostici di Digitahi sono disponibili via un'interfaccia seriale a due fili, come specificato in SFF-8472, che permette l'accesso in tempo reale ai parametri di utilizzazione dell'unità Quali la temperatura del ricetrasmettitore, la corrente diagonale del laser, il potere ottico trasmesso, il potere ottico ricevuto e la tensione di rifornimento del ricetrasmettitore


Schema funzionale

Optical Fiber RoHS Compliant 10GB/S XFP CWDM 10km Optical Transceiver
Valutazioni massime assolute

ParametroSimboloMinimoMassimoUnità Nota
Tensione di rifornimentoVcc- 0.54.0V
Temperatura di memoriaTS- 4085° C
Umidità RelativaRH085%

Nota:   Lo sforzo al di sopra delle valutazioni assolute massime può Danneggiare permanente il ricetrasmettitore




Caratteristiche di funzionamento generali


ParametroSimboloMinimoTypMassimoUnità Nota
Tasso di datiDR9.95  11.3Gb/s
Tensione di rifornimentoVcc3.133.33.47V
Corrente del rifornimentoIcc5    450mA
Temp. Di caso di di gestioneTC0  70° C
TI- 40  85° C


Caratteristiche elettriche (TOP (C)  = 0 - 70 º C, TOP (I)  = -40 - 85 º CVCc  = 3.13 - 3.47 V)

ParametroSimboloMinimoTypMassimoUnità Nota
Trasmettitore
Oscillazione differenziale dell'immissione dei datiVIN, PP120  820m. Vpp
Trasmettere la tensione di DisableVD2.0  VccV1
Trasmettere permettono alla tensioneVEnV  Vee+0.8
Impedenza di differenziale dell'inputRin  100  Ω 2
Trasmettere il Disable asseriscono il tempoTil da    10noi
Ricevente
Oscillazione differenziale del emissione dei datiVfuori, pp340  800m. Vpp3
Tempo di aumento dell'uscita e tempo di cadutaTr, Tf    38Ps4
Errore di LOSVLOS_FVCc- 0.5  VccV5
Normale di LOSVLOS_NV  Vee+0.5V5
Note:
  1. O aprir  circuito
  2. Dopo CA interno  accoppiamento
  3. In  100  Ohm  differenziale  termine. 4.20 - 80  %.
5.   Perdita  Di  Segnale  è   aperto  collettore  a  essere  tirato  su  con  a  4.7k~  10k  resistore  a  3.15  -  3.6V. Logica  0, indica  normale  funzionamento;   logica  1  indica  no  segnale  rilevato


.



Caratteristiche ottiche (TOP (C)  = 0 - 70 º C, TOP (I)  =-40 a 85 º C, VCc  = 3.13 - 3.47 V)

ParametroSimboloMinimoTypMassimoUnità Nota
Trasmettitore
Lunghezza d'onda di di gestioneλ λ - 7.5nmλ λ +7.5nmnanometro
Viale. Potere dell'uscitaPViale- 3  +3dBm1
Ampiezza ottica di modulazionePOMA- 4.8  0dBOMA
Rapporto di estinzioneER4.55.5  dB
Larghezza spettrale di RMSΔ λ     0.45nanometro
Pena della dispersioneTDP    3.2dB
Disturbo relativo di intensità RIN    - 130dB/Hz
Nervosismo di TxTJSoddisfacente rispetto a IEEE 802.3ae
Ricevente
Lunghezza d'onda di di gestioneλ 1260  1620nanometro
Sensibilità Della riceventePSensore    - 14.4dBm2
SovraccaricoPmassimo0.5    dBm
Riflessione della riceventeRrx    - 12dB
Il LOS asseriscePA- 30    dBm
Il LOS De-asseriscePalladio    - 17dBm
Isteresi di LOSPalladio-PA0.5    dB
Note:
  1. lunghezza d'onda λ =1270nm~1610nm, Totale 18 lunghezze d'onda, 20nm  gioco
  2. Misurato  a  10.3125b/s  con  PRBS  231  -  1  NRZ  prova  reticolo
  3. Sotto    ER  il più Difettoso  case=5,   misurato  a  10.3125  Gb/s  con  PRBS  231  -  1  NRZ  prova  reticolo  per  BER  <   1x10-12


Interfaccia della gestione

Il OLXCxx1XL-C (I) D10, comprende un'interfaccia XFP-compiacente e bifilare della gestione che è Usata per l'identificazione seriale, i sistemi diagnostici digitali e determinate funzioni di controllo. È Modellato sulla specifica SFF-8472 modificata per accomodare un singolo indirizzo bifilare dell'interfaccia. Oltre che la I di base2Funzionalità Lettura /scrittura di C, la verifica degli errori del pacchetto di sostegno dei moduli che, una volta permessa a, permette che il sistema host confermi la validità Di c'è Ne dati colti. I particolari del protocollo e dell'interfaccia sono descritti esplicitamente nel MSA. Riferir prego al MSA per riferimento di disegno. Il campo d'informazione specifico diagnostico digitale del programma di memoria definisce As  seguire: Optical Fiber RoHS Compliant 10GB/S XFP CWDM 10km Optical Transceiver

Interfaccia tipica Ciruit
Optical Fiber RoHS Compliant 10GB/S XFP CWDM 10km Optical Transceiver

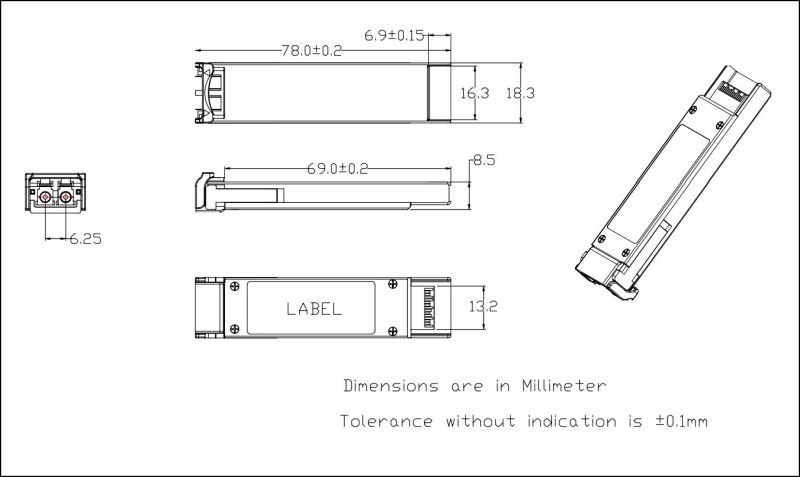

Dimensioni del pacchetto
Optical Fiber RoHS Compliant 10GB/S XFP CWDM 10km Optical Transceiver
Optical Fiber RoHS Compliant 10GB/S XFP CWDM 10km Optical Transceiver
Optical Fiber RoHS Compliant 10GB/S XFP CWDM 10km Optical Transceiver
