Descrizione del prodotto

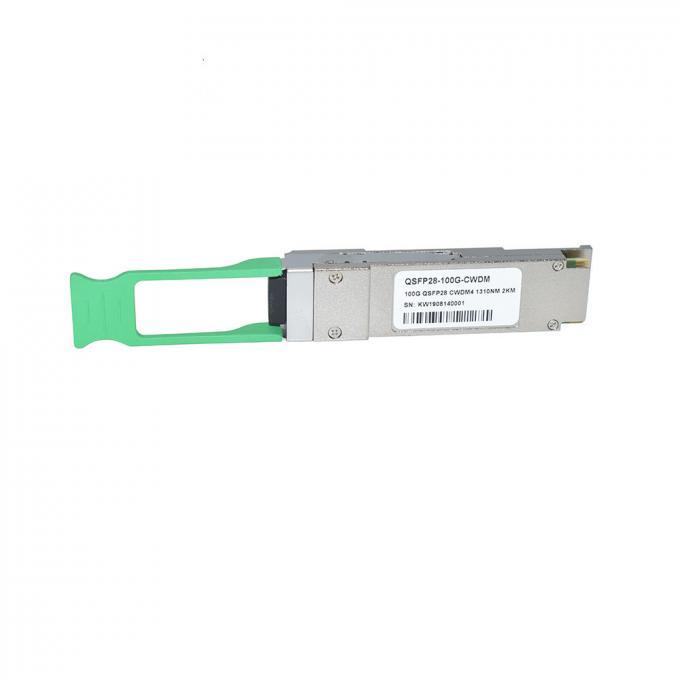

ricetrasmettitore della fibra di Ethernet dei DOM di 100GBASE CWDM4 QSFP28 1310nm 2km
È Un LC Four-Channel, Pluggable, doppio, ricetrasmettitore Fiber-Optic QSFP28 per le applicazioni di Ethernet 100G. Il modulo ottico pieno duplex QSFP28 offre 4 che l'indipendente trasmette e che riceve i canali, ciascuno capace del funzionamento 26Gbps per un tasso di dati aggregato di 104Gbps 2km using la fibra di singolo modo. Questi moduli sono destinati per funzionare sopra i sistemi della fibra di singolo modo using la schiera di laser di 1271nm-1331nm DFB. QSFP28 CWDM4 è Un genere di ricetrasmettitore che fornisce la densità Port aumentata e le riduzioni dei costi totali del sistema. Sono soddisfacenti rispetto al QSFP28 MSA, a CWDM4 MSA ed alle parti di IEEE P802.3bm.
Caratteristiche
Moduli pieni duplex Four-channel del ricetrasmettitore
Tasso di dati della trasmissione fino a 26Gbit/s per canale
Trasmissione di fino a 2km della fibra di singolo modo
Consumo < 3.5W di potere basso
Temperatura di caso di di gestione 0º C a +70º C
tensione di alimentazione elettrica 3.3V
RoHS 6 compiacente
Fattore forma Pluggable caldo di QSFP
Presa a parete del connettore di LC
Funzione diagnostica digitale incorporata
Applicazioni
Ethernet 100G
Interconnessioni ad alta velocità Riservate
Datacenter
applicazione di 100G CWDM4 con FEC
Schema a blocchi del ricetrasmettitore
| Spec. | Tasso di dati | Lunghezza d'onda | Fibra | Distanza | Ottico | Potere di Tx | Rx Sens. | Temp. |
| (bps) | (nanometro) | Tipo | Scompartimento | (dBm) | (dBm) | (º C) | ||
| QSFP28 SR4 | 100G | 850 | 8x MMF | OM3 70 m. | VCSEL | - 6~2.4 | - 10.3~2.4 | 0~70 |
| OM4 100 m. | ||||||||
| QSFP28 IR4 PSM | 100G | 1310 | 8x SMF | 2 chilometri | DML/PIN | - 8.4~2.4 | - 11 | 0~70 |
| QSFP28 CWDM4 | 100G | CWDM | 2x SMF | 2 chilometri | DML/PIN | - 6.5~2.5 | - 10~2.5 | 0~70 |
| QSFP28 IR4 | 100G | LWDM | 2x SMF | 2 chilometri | DML/PIN | - 6.5~2.5 | - 10~2.5 | 0~70 |
| LR4 | 100G | LWDM | 2x SMF | 10 chilometri | DML/PIN | - 4.3~4.5 | - 10.6~4.5 | 0~70 |
| ELR4+ | 100G | LWDM | 2x SMF | 20 chilometri | DML/PIN | - 2.5~4.5 | - 14.5~4.5 | 0~70 |
| ER4* | 100G | LWDM | 2x SMF | 30~40 chilometri | EML/APD | - 2.5~2.9 | - 20.5~-3.5 | 0~70 |
