Descrizione del prodotto
Caratteristiche di prodotto
- Supporti 9.95 al bit 11.3Gb/s tassi
- LC su un lato Connettore
- XFP Hot-pluggable orma
- Trasmettitore non raffreddato di 1270nm DFB, PIN 1330nm rivelatore fotoelettrico
- Trasmettitore non raffreddato di 1330nm DFB, PIN 1270nm rivelatore fotoelettrico
- Applicabile per 10km SMF collegamento
- Consumo di potere basso, < 1.8W
- Video diagnostico di Digitahi Interfaccia
- XFP MSA pacchetto
- Temperatura di caso di di gestione: Commerical: ° C 0 - 70 Industriale: - 40 - 85 ° C
Applicazioni
- 10GBASE-LR a 10.3125Gbps
- 10GBASE-LW a 9.953Gbps
- Altro ottico collegamento
Descrizioni di prodotto
GFC-OLXBxx1XL-CD10 è Soddisfacente rispetto allo IEEE803.3ae 10Gbase-Bx. E distanza di trasmissione fino ad un massimo di 10km su SMF. Il modulo del ricetrasmettitore contiene un trasmettitore con un trasmettitore del laser di 1330nm o di 1270 DFB, un 1330 integrated o il preamplificatore del rivelatore 1270nm (IDP) montato in un'intestazione ottica e in un alberino-amplificatore di limitazione CI. Il trasmettitore e la ricevente sono separati all'interno di una gamma di temperature larga di 0º C a +70º C per la temperatura commerciale, il ° C -40 - 85 per la temperatura industriale e dissipazione di calore ottimale di offerte e protezione elettromagnetica eccellente per un'applicazione di 10 sistemi di GbESchema funzionale
Valutazioni massime assolute
Nota: Lo sforzo al di sopra delle valutazioni assolute massime può Danneggiare permanente il ricetrasmettitore
Caratteristiche elettriche (TOP (C) = 0 - 70 º C, TOP (I) =-40 a 85 º C, VCc = 3.13 - 3.47 V)
Note:
| Parametro | Simbolo | Minimo | Massimo | Unità | Nota |
| Tensione di rifornimento | Vcc | - 0.5 | 4.0 | V | |
| Temperatura di memoria | TS | - 40 | 85 | ° C | |
| Umidità Relativa | RH | 0 | 85 | % |
Nota: Lo sforzo al di sopra delle valutazioni assolute massime può Danneggiare permanente il ricetrasmettitore
Caratteristiche di funzionamento generali
| Parametro | Simbolo | Minimo | Typ | Massimo | Unità | Nota |
| Tasso di dati | DR | 9.95 | 10.3125 | 11.3 | Gb/s | |
| Tensione di rifornimento | Vcc | 3.13 | 3.3 | 3.47 | V | |
| Corrente del rifornimento | Icc5 | 500 | mA | |||
| Temp. Di caso di di gestione | TC | 0 | 70 | ° C | ||
| TI | - 40 | 85 |
Caratteristiche elettriche (TOP (C) = 0 - 70 º C, TOP (I) =-40 a 85 º C, VCc = 3.13 - 3.47 V)
| Parametro | Simbolo | Minimo | Typ | Massimo | Unità | Nota |
| Trasmettitore | ||||||
| Oscillazione differenziale dell'immissione dei dati | VIN, PP | 120 | 820 | m. Vpp | ||
| Trasmettere la tensione di Disable | VD | 2.0 | Vcc | V | 1 | |
| Trasmettere permettono alla tensione | VEn | V | Vee+0.8 | |||
| Impedenza di differenziale dell'input | Rin | 100 | Ω | 2 | ||
| Trasmettere il Disable asseriscono il tempo | Til da | 10 | noi | |||
| Ricevente | ||||||
| Oscillazione differenziale del emissione dei dati | Vfuori, pp | 340 | 850 | m. Vpp | 3 | |
| Tempo di aumento dell'uscita e tempo di caduta | Tr, Tf | 38 | Ps | 4 | ||
| Errore di LOS | VLOS_F | VCc- 0.5 | Vcc | V | 5 | |
| Normale di LOS | VLOS_N | V | Vee+0.5 | V | 5 | |
- O aprir circuito
- Dopo CA interno accoppiamento
- In 100 Ohm differenziale termine. 4.20 - 80 %.
Caratteristiche ottiche (TOP (C) = 0 - 70 º C, TOP (I) =-40 a 85 º C, VCc = 3.13 - 3.47 V)
| Parametro | Simbolo | Minimo | Typ | Massimo | Unità | Nota |
| Trasmettitore | ||||||
| Lunghezza d'onda di di gestione | λ | 1260 | 1270 | 1280 | nanometro | |
| 1320 | 1330 | 1340 | ||||
| Viale. Potere dell'uscita (permesso a) | PViale | - 6 | 0 | dBm | 1 | |
| Rapporto di soppressione di Lato-Modo | SMSR | 30 | dB | |||
| Ampiezza ottica di modulazione | POMA | - 2.8 | 0 | dB | OMA | |
| Rapporto di estinzione | ER | 4 | 4.5 | dB | ||
| Larghezza spettrale di RMS | Δ λ | 0.45 | nanometro | |||
| Tempo di aumento/caduta (20%~80%) | Tr/Tf | 45 | ps | |||
| Pena della dispersione | TDP | 3.2 | dB | |||
| Disturbo relativo di intensità | RIN | - 130 | dB/Hz | |||
| Occhio ottico dell'uscita | Soddisfacente rispetto a IEEE 0802.3ae | |||||
| Ricevente | ||||||
| Lunghezza d'onda di di gestione | λ | 1320 | 1330 | 1340 | nanometro | |
| 1260 | 1270 | 1280 | ||||
| Sensibilità Della ricevente | PSensore | - 14.4 | dBm | 2 | ||
| La media riceve il potere | PViale | 0.5 | dBm | |||
| Riflessione della ricevente | Rrx | - 12 | dB | |||
| Il LOS asserisce | PA | - 30 | dBm | |||
| Il LOS De-asserisce | Palladio | - 17 | dBm | |||
| Isteresi di LOS | Palladio-PA | 0.5 | dB | |||
- Media figure di potere essere informativo soltanto, per IEEE 802.3ae.
- Misurato con il ER più Difettoso; BER< 10- 12; 231 - 1 PRBS.
Interfaccia tipica Ciruit

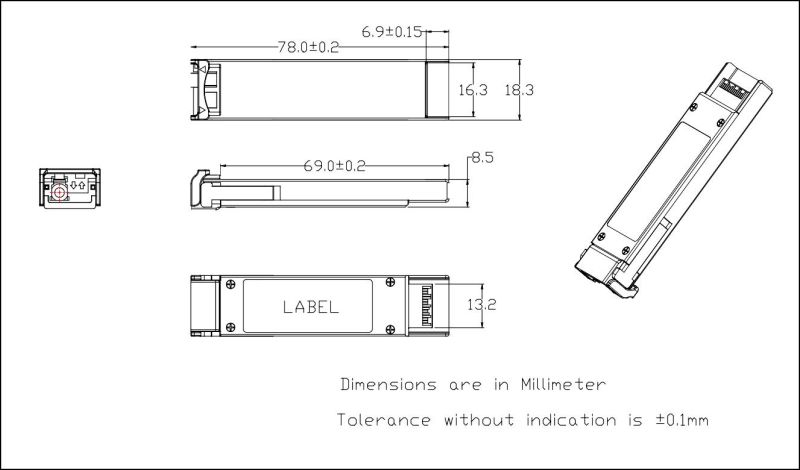

Dimensioni del pacchetto
