Descrizione del prodotto
modulo 1.25g dello sfp
Il ricetrasmettitore ottico di 1.25Gb/s QSFP28 è Un LC Four-Channel, Pluggable, doppio, il ricetrasmettitore Fiber-Optic QSFP28 per le applicazioni di Ethernet 100G. Il modulo ottico pieno duplex QSFP28 offre 4 che l'indipendente trasmette e che riceve i canali, ciascuno capace del funzionamento 26Gbps per un tasso di dati aggregato di 104Gbps 2km using la fibra di singolo modo. Questi moduli sono destinati per funzionare sopra i sistemi della fibra di singolo modo using la schiera di laser di 850nm DFB. QSFP28 è Un genere di ricetrasmettitore che fornisce la densità Port aumentata e le riduzioni dei costi totali del sistema
Caratteristiche di prodotto
· Moduli pieni duplex Four-channel del ricetrasmettitore
· Tasso di dati della trasmissione fino a 26Gbit/s per canale
· Trasmissione di fino a 2km della fibra di singolo modo
· Consumo < 3.5W di potere basso
· Temperatura di caso di di gestione 0º C a +70º C
· Tensione di alimentazione elettrica 3.3V
· RoHS 6 compiacente
· Fattore forma Pluggable caldo di QSFP
· Presa a parete del connettore di LC
· Funzione diagnostica digitale incorporata
Applicazioni
· Ethernet 100G
· Interconnessioni ad alta velocità Riservate
· Datacenter
Conformità Regolatrice | ||
Caratteristica | Standard | Prestazione |
Interferenza elettromagnetica (EMI) | Codice categoria B della parte 15 del FCC 55022: 2010 dell'en, codice categoria B | Compatibile con gli standard |
Predisposizione elettromagnetica (EMS) | 55024: 2010 dell'EN | Compatibile con gli standard |
Sicurezza dell'occhio del laser | FDA 21CFR 1040.10 e 1040.11 EN60950, EN (IEC) 60825-1.2 | Compatibile con codice categoria I prodotto del laser |
ESD
Questo ricetrasmettitore è Specificato come la soglia 1kV di ESD per i perni di SFI e 2kV per tutti i altri perni elettrici dell'input, provato per MIL-STD-883, metodo 3015.4 /JESD22-A114-A (HBM). Tuttavia, le precauzioni normali di ESD ancora sono richieste durante la manipolazione di questo modulo. Questo ricetrasmettitore è Spedetto nell'imballaggio protettivo di ESD. Dovrebbe essere rimosso dall'imballaggio ed essere trattato soltanto in un ambiente protettivo ESD
Sicurezza di laser
Ciò è Un prodotto del laser del codice categoria 1 secondo l'IEC 60825-1: 2007. Questo prodotto aderisce a 21 CFR 1040.10 e 1040.11 tranne le deviazioni conforme all'avviso il no. 50 del laser, datato (24 giugno 2007).
Funzioni diagnostiche di Digitahi
Le seguenti caratteristiche diagnostiche digitali sono definite sopra i funzionamenti normali salvo specificazione contraria.
Parametro | Simbolo | Minuto | Massimo | Unità | Note |
Errore assoluto del video di temperatura | DMI_Temp | - 3 | +3 | º C | Sopra l'intervallo di temperatura di funzionamento |
Errore assoluto di controllo di tensione di rifornimento | DMI_VCC | - 0.1 | +0.1 | V | Sopra il raggio di azione completo |
Errore assoluto del video di potere della Manica RX | DMI_RX_Ch | - 3 | 3 | dB |
|
Video corrente diagonale della Manica | DMI_Ibias_Ch | - 10% | +10% | mA |
|
Errore assoluto del video di potere della Manica TX | DMI_TX_Ch | - 3 | 3 | dB |
1.25G 1310nm 10km
1.25G 1310nm 20km
1.25G 1310nm 40km
1.25G 1310nm 80km
L'altro modello
Marca compatibile

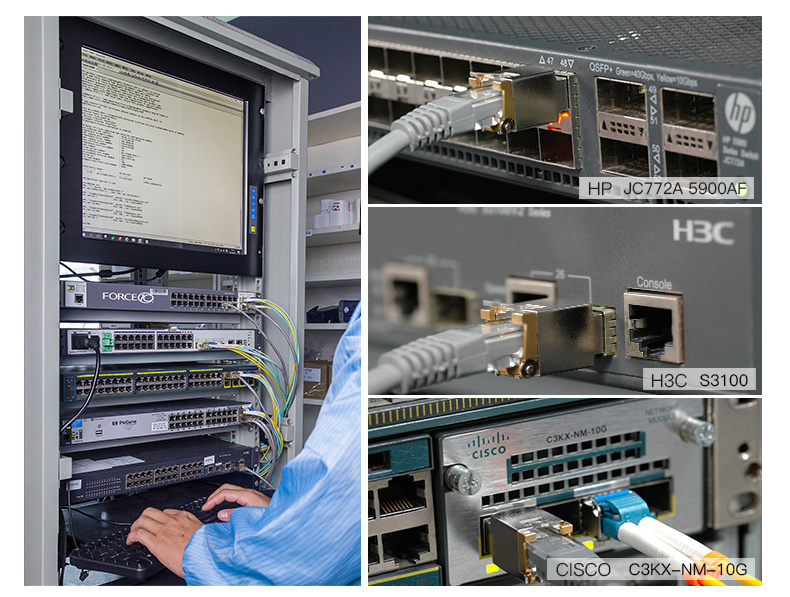

Prova compatibile
Imballaggio & Spedire
Il nostro workshop
