Descrizione del prodotto
Connettore di QSFP28 100G LR4 2km 1271nm/1291nm/1311nm/1331nm CWDM LC

Descrizione:
il ricetrasmettitore ottico di 100G QSFP28 LR4 integra il percorso del trasmettitore e della ricevente su un modulo. Nel lato di trasmissione, quattro vicoli dei flussi di dati seriali sono recuperati, retimed e sono passati a quattro driver del laser. I driver del laser gestiscono il laser di risposte 4-Distributed (DFB) con una lunghezza d'onda concentrare di 1271 il nanometro, 1291nm, 1311nm e 1331 nanometro. I segnali ottici sono funzionati ad una fibra monomodale tramite un connettore di LC dello standard industriale. Nel lato di ricezione, i quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati dal demultiplexor ottico integrated. Ogni flusso di dati è Recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di trasporto-impedenza, retimed. Questo modulo caratterizza interfaccia un'interfaccia, un consumo di potere basso e della gestione elettrici hot-pluggable di MDIO
Il prodotto è Progettato con il collegamento di fattore forma, e l'interfaccia diagnostica digitale secondo l'accordo Multi-Source QSFP28 e compiacente ottici (MSA)/elettrici a IEEE 802.3bm.
Caratteristiche
- Supporta 100GBASE-CWDM4 (103.1Gb/s);
- Tasso di bit del vicolo 25.78 Gb/s;
- Trasmissione di fino a 2km su SMF;
- Laser di CWDM DML e ricevente di PIN;
- Interfaccia elettrica ad alta velocità Dell'ingresso/uscita (CAUI-4);
- Interfaccia di I2C con il video diagnostico integrated di Digitahi;
- Pacchetto di QSFP28 MSA con il connettore duplex di LC;
- Singola alimentazione elettrica di +3.3V;
- Assorbimento di corrente di energia massimo 3.5 W;
- Temperatura di caso di di gestione: ° C 0 - +70;
- Compiacente a 100G CWDM4 MSA;
- Compiacente a IEEE802.3bm;
- Compiacente a SFF-8665 e a SFF-8679;
- Aderisce all'Ue 2011/65/EU direttivo (RoHS 6);
Applicazione
- applicazione 100GBASE-CWDM4 con FEC;
Numero del pezzo | Tasso di dati | Laser | Tipo della fibra | Distanza | Interfaccia ottica | Temp | DDMI |
YXF-Q28-S31L-2D | 103.1Gbps | CWDM DML | SMF | 2km | LC | 0~70C | Sì |

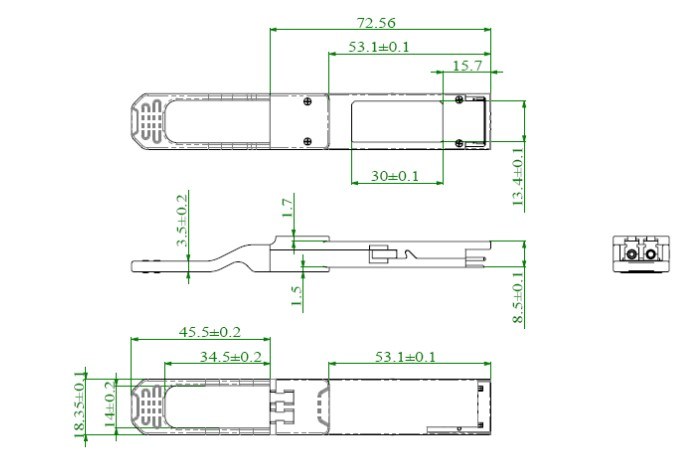

Dimensione meccanica
